PC Mount Split Pack™ Power Transformer

PC Mount Split Pack™ Power Transformer

SKU:POW-4b4143

Versatile PC board transformer with split bobbin design, dual secondary configuration, and high reliability.

Regular price $49.99
Regular price Sale price $49.99
Sale

Initiate Order

PC Mount Split Pack™ Power Transformer

PC Mount Split Pack™ Power Transformer

$49.99

Quantity: 1

Claim Your Seller Account

PC Mount Split Pack™ Power Transformer

PC Mount Split Pack™ Power Transformer

$49.99

Quantity: 1

Delivery via Maden

Expect your order to arrive on time.

Secure Payments

All orders are processed through a secure, PCI-compliant checkout.

View full details
The PC Mount Split Pack™ Class 2/3 Power Transformer is a versatile solution for PC board applications. Featuring a split bobbin design with nonconcentric windings, this transformer eliminates costly electrostatic shielding with its low capacitive coupling. With dual secondary configuration options and multiple primary voltage selections, it offers flexibility in various setups. The Hi-pot tested transformer ensures high reliability and safety, meeting stringent industry standards.

Product Specifications

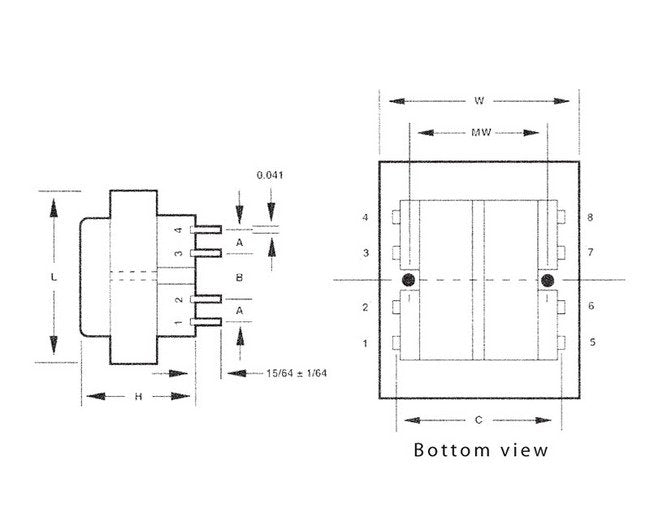

Specifications Dimension A
0.315 in
Specifications Dimension B
0.416 in
Specifications Dimension C
1.620 in
Specifications Dimension D
0.041 in
Specifications Dimension E
0.020 in
Specifications Dimension F
0.236 in
Specifications Electrical Rating
20.0 V·A
Specifications Height H
1.516 in
Specifications Length L
2.284 in
Specifications Mounting Width
1 1/2 in
Specifications Number Of Pins
6
Specifications Primary Frequency
50 Hz | 60 Hz
Specifications Primary Voltage
115 V | 230 V
Specifications Secondary Voltage In Parallel
14.0 V at 1.4 A
Specifications Secondary Voltage In Series
28.0 V CT at 0.7 A
Specifications Transformer Contact Type
Center Tap
Specifications Type
Single Primary
Specifications Weight
0.80 lb
Specifications Width W
1.910 in
Technical Notes 0

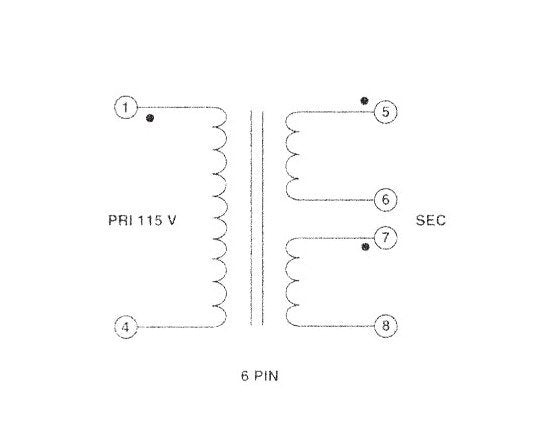

Hi-pot tested at 4,250 VRMS.PC terminal pin spacing for accurate placement.115 V connect primary in parallel.230 V connect primary in series.Series Connections:Primary - Input 1 & 4Connect 2 & 3Secondary - Input 5 & 8Connect 6 & 7Parallel Connections:Primary - Input 1 & 2Connect 1 & 3. 2 & 4Secondary - Input 5 & 8Connect 5 & 7, 6 & 8For single primary, omit pins 2 and 3.1.1 & 2.5 VA are not offered with mounting holes.
